智能开关系列
SmartSwitch
WiFi-86型开关

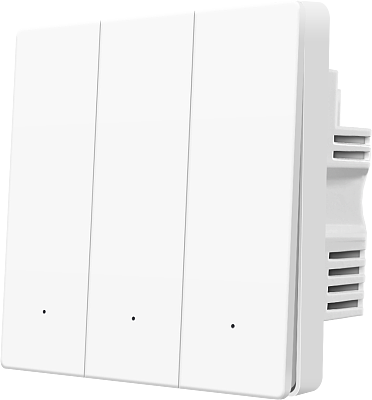

86型零火智能开关-三开-4G版
产品型号：GSCW3B-4G
零售单价：￥197.00
产品基本描述
本设备是支持二次开发的零火智能三键开关，采用标准的86mm×86mm面板尺寸，能直接原位替换传统86型开关，无需重新开槽，需要零线、火线输入，支持远程控制开关和用电数据采集。
4G通信方式，信号稳定，覆盖范围广，可灵活部署，不依赖无线网络环境。支持自定义MQTT协议接入用户自建服务器平台，可通过API接口来进行自定义应用程序和系统集成。
4G通信方式，信号稳定，覆盖范围广，可灵活部署，不依赖无线网络环境。支持自定义MQTT协议接入用户自建服务器平台，可通过API接口来进行自定义应用程序和系统集成。
产品主要特点
4G网络，三路控制，电量采集
AC110v-250V宽电压输入
单路阻性负载最大800W
AC110v-250V宽电压输入
单路阻性负载最大800W
产品电气参数
品牌
GemeOpen
上市日期
2025年
产品类型
86型零火智能开关-三开-4G版
产品型号
GSCW3B-4G
键数
三键
供电方式
零火
产品尺寸
86mm*86mm*40mm
输入电压
85Vac-265Vac
工作电流
10A
最大负载
阻性负载 MAX 800W/路
待机功率
＜5W
通讯方式
4G全网通
通讯模块
合宙780
控制协议
MQTT、蓝牙
工作温度
-5℃ ~ +40℃
外壳材质
PC阻燃
3C证书编号
-
产品开放指令
远程控制设备通断电
支持
重置/恢复出厂设置
支持
设备软重启
支持
设备自动上报频率
支持
用电数据自动上报
支持
累计用电量清零
支持
获取设备基础信息
支持
获取设备用电信息
支持
获取设备通信方式
支持
查询定时通断任务
支持
设置按键重置锁
支持
设置按键控制锁
支持
自定义MQTT参数
支持
设置上电默认状态
支持
设置倒计时通断任务
支持
倒计时任务自动上报
支持
清除倒计时通断任务
支持
清除定时通断任务
支持
设置定时通断任务
支持
产品资料下载
下载产品详情信息
客户常见问题
设备可以连接到自己的阿里云服务器吗，数据不需要通过您那边中转吧？
是的，配置MQTT参数，即可连接到指定的服务器，数据完全不经过厂商
二次开发对接要额外收费吗？
不收费。接入自己的平台没有额外费用。
自定义 MQTT 配置好了为什么不生效？
自定义 MQTT 必须重启设备后才生效（拔插电源，或在配置首页点「重新启动」）。只在配置页点保存不会生效。
设备是否支持连接TSL加密服务器？是否支持mqtts？
该功能正在研发中，即将更新。可在自定义 MQTT 中配置 mqtts / TLS 加密连接，端口与证书参数按开发文档设置，配置后重启设备生效。
为什么控制台上一直显示设备离线/未激活？
请先确认：
1、设备是否已经配置了单频的2.4G WiFi，或者4G物联网卡是否正常；
2、是否进行过自定义MQTT操作，自定义MQTT的设备会和控制台MQTT断开连接，此时控制台显示设备离线或未激活是正常的
支持二次开发写入我们自己内部的运维平台吗？
支持。设备开放 MQTT / TCP协议与指令文档，可直接连接用户自有服务器平台，接入不收取额外费用。
能接入哪些系统或平台？支持接入米家/华为生态/涂鸦吗？
1、【支持】自建服务器 / 自建平台：你自己的 MQTT Broker（Mosquitto、EMQX、HiveMQ 等）+ 自研业务系统；
2、【支持】第三方物联网云平台：阿里云 IoT、华为云 IoT、腾讯云 IoT等；
3、【支持】开源 / 第三方平台：ThingsBoard、Home Assistant、
4、【不支持】暂不支持接入米家、华为 HiLink、涂鸦等第三方公有生态；
总结：设备面向开发者免费开放MQTT/TCP协议，适合接入自建平台做深度集成。
可不可以连接我们的内网服务器？
可以。
1、WiFi设备：连接您的内网WiFi后，自定义 MQTT 直连您的内网服务器；
2、4G设备：可安装使用您自己专网卡，自定义MQTT后直连您的内网服务器。
配置完成后重启设备生效，数据不经过厂商。
能不能按我提供的MQTT信息批量写入到设备里？
支持。可联系工作人员获取批量配置表格。在表单内填写您的服务器参数信息后，由技术人员上传表格至智鸟ERP系统生效。
后续我们还将提供客户运维管理系统（vip.smart-bird.cn），企业客户可通过该平台自己批量维护。
是否需要连接网关？
不需要。设备WiFi/4G正常通信后，通过协议直连您的服务器平台，无需网关。
支持API调用吗？
可通过HTTP调用GemeOpen控制台接口。控制台仅供用户测试使用，不能保证稳定性，常会因为其他用户极限测试，影响平台设备正常使用。
如果您是做商用项目，建议通过MQTT/TCP接入您自己搭建的服务器平台，更稳定，更便于后续二次开发。
我们是做商用项目的，GemeOpen可不可以提供中性产品？
开关、插座类强制认证过的产品，不支持提供中性产品。所有信息均在认证机构做过照片备案，无法修改。
其他非强制认证类产品，外壳支持自定义打标，可修改为用户自有品牌型号信息。
自定义mqtt后，客户端发布消息，为什么收不到订阅回复？
常见原因：
①订阅/发布的主题与开发文档定义不一致，可尝试将订阅主题发布主题交换位置填写；
②修改自定义 MQTT 后未重启设备；
③服务器参数填写错误，服务器端 ACL 未放行。
常用指令示例
远程控制设备通断电
统一指令：controller-event
通断器、空开、10A-86插座、16A-86插座、10A转换器插座、16A转换器插座等单路设备的通电或断电操作
向设备发送指令 服务端向设备订阅topic发送消息
MQTT - Message
Topic: /gemeopen/smartbird/GSCW3B-4G/8cce4e51c854/subscribe QoS: 0
{
"key1" : 1,
"key2" : 1,
"key3" : 1,
"type" : "event"
}
"key1" : 1,
"key2" : 1,
"key3" : 1,
"type" : "event"
}
设备返回信息 设备向服务端订阅topic上报消息
MQTT - Message
Topic: /gemeopen/smartbird/GSCW3B-4G/8cce4e51c854/publish QoS: 0
{
"code" : "GSCW3B-4G",
"commandName" : "controller-event",
"iccid" : "89860325422011598278",
"imei" : "866965087675317",
"key1" : 0,
"key2" : 0,
"key3" : 0,
"keyLock" : 0,
"messageId" : "",
"onState" : 1,
"resetLock" : 0,
"signal" : 16,
"source" : "command",
"timerEnable" : 1,
"timerInterval" : 15,
"version" : "1.1.2"
}
"code" : "GSCW3B-4G",
"commandName" : "controller-event",
"iccid" : "89860325422011598278",
"imei" : "866965087675317",
"key1" : 0,
"key2" : 0,
"key3" : 0,
"keyLock" : 0,
"messageId" : "",
"onState" : 1,
"resetLock" : 0,
"signal" : 16,
"source" : "command",
"timerEnable" : 1,
"timerInterval" : 15,
"version" : "1.1.2"
}
获取设备基础信息
统一指令：info-all
获取设备信息一般会包含：设备通断电状态、IMEI、固件版本等信息，不同的产品返回的信息有所差异
向设备发送指令 服务端向设备订阅topic发送消息
MQTT - Message
Topic: /gemeopen/smartbird/GSCW3B-4G/8cce4e51c854/subscribe QoS: 0
{
"type" : "info"
}
"type" : "info"
}
设备返回信息 设备向服务端订阅topic上报消息
MQTT - Message
Topic: /gemeopen/smartbird/GSCW3B-4G/8cce4e51c854/publish QoS: 0
{
"code" : "GSCW3B-4G",
"commandName" : "info-all",
"iccid" : "89860325422011598278",
"imei" : "866965087675317",
"key1" : 0,
"key2" : 0,
"key3" : 0,
"keyLock" : 0,
"messageId" : "",
"onState" : 1,
"resetLock" : 0,
"signal" : 15,
"source" : "command",
"timerEnable" : 1,
"timerInterval" : 15,
"version" : "1.1.2"
}
"code" : "GSCW3B-4G",
"commandName" : "info-all",
"iccid" : "89860325422011598278",
"imei" : "866965087675317",
"key1" : 0,
"key2" : 0,
"key3" : 0,
"keyLock" : 0,
"messageId" : "",
"onState" : 1,
"resetLock" : 0,
"signal" : 15,
"source" : "command",
"timerEnable" : 1,
"timerInterval" : 15,
"version" : "1.1.2"
}
获取设备用电信息
统一指令：info-statistic
获取设备采集的累积电量、实时电压、实时电流、实时功率信息，注意不同的设备数值单位有区别，取决于设备设计的精度
向设备发送指令 服务端向设备订阅topic发送消息
MQTT - Message
Topic: /gemeopen/smartbird/GSCW3B-4G/8cce4e51c854/subscribe QoS: 0
{
"type" : "statistic"
}
"type" : "statistic"
}
设备返回信息 设备向服务端订阅topic上报消息
MQTT - Message
Topic: /gemeopen/smartbird/GSCW3B-4G/8cce4e51c854/publish QoS: 0
{
"voltage": 237.563,
"imei": "866965087675317",
"commandName": "info-statistic",
"messageId": "",
"source": "command",
"key1": 0,
"key2": 0,
"key3": 0,
"energy": 0,
"power": 0.039,
"current": 0.003
}
"voltage": 237.563,
"imei": "866965087675317",
"commandName": "info-statistic",
"messageId": "",
"source": "command",
"key1": 0,
"key2": 0,
"key3": 0,
"energy": 0,
"power": 0.039,
"current": 0.003
}
