不带电动阀智能温控器控制面板-WiFi版开发者文档

产品型号：GSKWD3B

产品概要信息

基本描述

不带电动阀的，仅有3路风机盘管接线

主要特点

WiFi网络，超清断码屏显示，

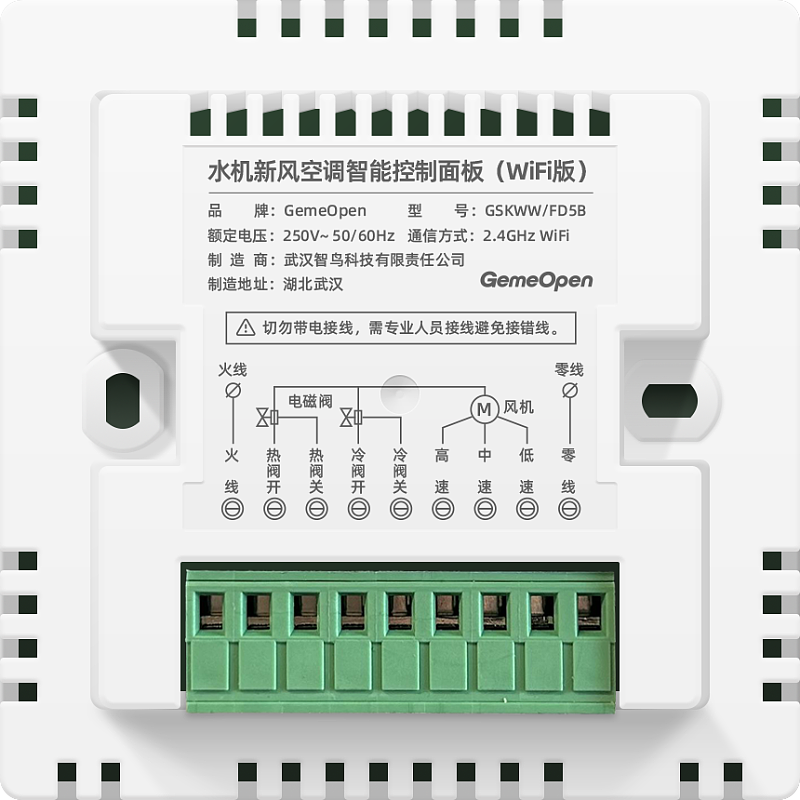

风机盘管接线
中高低三档风速调节

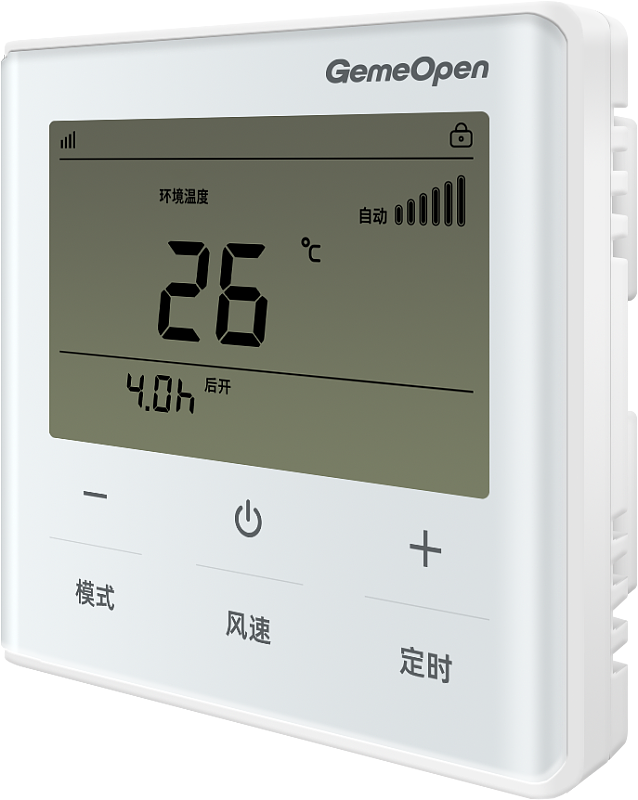

产品图片

技术支持

企业微信扫一扫

武汉智鸟科技有限责任公司

企业官网：www.smart-bird.cn

服务热线：130-0715-9689

办公地址：湖北省武汉市高新大道光谷崇文中心B1栋1401、1409

全部指令

远程控制设备（开关、风速）

controller-event

指令简介

key开关机（0关1开），setFanSpeed风速（high高/medium中/low低/auto自动）。

向设备发送指令

服务端向设备订阅topic发送消息

{
"key" : 0,
"messageId" : "202201241610366046",
"setFanSpeed" : "high",
"type" : "event"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	key	int	设备开关机状态，0：关机，1：开机	0
2	messageId	String	消息ID字段	202201241610366046
3	setFanSpeed	String	风速设置，“high":高速，“medium"：中速，“low"：低速	high
4	type	String	设备控制固定"event"	event

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "controller-event",
"fanSpeed" : "medium",
"key" : 0,
"mac" : "4CEBD60BFD62",
"messageId" : "202201241610366046",
"source" : "command",
"temperature" : 28
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	controller-event
2	fanSpeed	String	风机状态，“high":高速，“medium":中速，“low":低速，"stop"：停止	medium
3	key	int	设备开关机状态，0：关机，1：开机	0
4	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
5	messageId	String	消息ID字段	202201241610366046
6	source	String	指令回复“command"	command
7	temperature	float	温度 (单位:摄氏度)	28

重置/恢复出厂设置

controller-reset

指令简介

将设备恢复至出厂状态，清除全部用户数据与配置，并自动重启。

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	消息ID字段	202201241610366046
2	system	String	重置/恢复出厂设置默认填"reset"	reset
3	type	String	固定"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	controller-reset
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
3	message	String	执行返回结果	ok
4	messageId	String	消息ID字段	202201241610366046
5	source	String	指令回复“command"	command
6	success	boolean	执行结果	true

设备软重启

controller-restart

指令简介

该指令主要用于使需重启生效的配置生效（如自定义MQTT/TCP/HTTP，设置静态IP，设置WiFi信息等），重启后设备自动恢复，重新联网，已保存配置和数据不丢失。

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	消息ID字段	202201241610366046
2	system	String	设备重启设置默认填"restart"	restart
3	type	String	固定"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	controller-restart
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
3	message	String	执行返回结果	ok
4	messageId	String	消息ID字段	202201241610366046
5	source	String	指令回复“command"	command
6	success	boolean	执行结果	true

获取设备基础信息

info-all

指令简介

查询当前设备的基础信息，如设备MAC地址、设备型号、固件版本号、当前连接的WiFi名称（ssid）、当前设备被分配的IP地址、WiFi信号强度及相关配置信息。

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	消息ID字段	202201241610366046
2	type	String	获取设备基本信息固定传"info"	info

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	info-all
2	ip	String	设备连接WIFI后获取的IP	192.168.122.119
3	key	int	设备开关机状态，0：关机，1：开机	0
4	keyLock	int	按键锁，0：关闭，1：开启	0
5	keySound	int	按键音，0：关闭，1：开启	1
6	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
7	messageId	String	消息ID字段	202201241610366046
8	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
9	signal	int	信号强度，显示规则为： signal<= 0 && signal>= -50 //信号最好 signal< -50 && signal>= -70 //信号较好 signal< -70 && signal>= -80 //信号一般 signal<-80 && signal>= -100 //信号较差 signal没有在0～（-100)之间，表示无信号	-75
10	source	String	指令回复“command"	command
11	ssid	String	设备当前连接的WIFI名称	GemeOpen
12	timerEnable	int	设备电量信息定时上报状态，0：关闭；1：开启	1
13	timerInterval	int	设备统计信息上报时间间隔（单位秒），取值范围5-86400	15
14	type	String	设备类型	GSKWD3B
15	version	String	当前固件版本号	1.2.3
16	wifiLock	int	配网锁，0：关闭，1：开启	0

查询设备状态

info-statistic

指令简介

查询设备状态。返回开关机、风速、当前室温

向设备发送指令

服务端向设备订阅topic发送消息

{
"messageId" : "202201241610366046",
"type" : "statistic"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	消息ID字段	202201241610366046
2	type	String	固定"statistic"	statistic

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "info-statistic",
"fanSpeed" : "medium",
"key" : 0,
"mac" : "4CEBD60BFD62",
"messageId" : "202201241610366046",
"source" : "command",
"temperature" : 28
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	info-statistic
2	fanSpeed	String	风机状态，“high":高速，“medium":中速，“low":低速，"stop"：停止	medium
3	key	int	设备开关机状态，0：关机，1：开机	0
4	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
5	messageId	String	消息ID字段	202201241610366046
6	source	String	指令回复“command"	command
7	temperature	float	温度 (单位:摄氏度)	28

设置按键锁定

setting-key-lock

指令简介

按键锁定。keyLock：0=解锁，1=锁定；锁定后除"长按 - 和 + 两个按键"解锁外，所有按键均失效。

向设备发送指令

服务端向设备订阅topic发送消息

{
"keyLock" : 0,
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	keyLock	int	按键锁，0：关闭，1：开启	0
2	type	String	固定"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "setting-key-lock",
"ip" : "192.168.122.119",
"key" : 0,
"keyLock" : 0,
"keySound" : 1,
"mac" : "4CEBD60BFD62",
"messageId" : "202201241610366046",
"onState" : 1,
"signal" : -75,
"source" : "command",
"ssid" : "GemeOpen",
"timerEnable" : 0,
"type" : "GSKWD3B",
"version" : "1.2.3",
"wifiLock" : 0
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	setting-key-lock
2	ip	String	设备连接WIFI后获取的IP	192.168.122.119
3	key	int	设备开关机状态，0：关机，1：开机	0
4	keyLock	int	按键锁，0：关闭，1：开启	0
5	keySound	int	按键音，0：关闭，1：开启	1
6	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
7	messageId	String	消息ID字段	202201241610366046
8	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
9	signal	int	信号强度，显示规则为： signal<= 0 && signal>= -50 //信号最好 signal< -50 && signal>= -70 //信号较好 signal< -70 && signal>= -80 //信号一般 signal<-80 && signal>= -100 //信号较差 signal没有在0～（-100)之间，表示无信号	-75
10	source	String	指令回复“command"	command
11	ssid	String	设备当前连接的WIFI名称	GemeOpen
12	timerEnable	int	设备电量信息定时上报状态，0：关闭；1：开启	0
13	type	String	设备型号	GSKWD3B
14	version	String	当前固件版本号	1.2.3
15	wifiLock	int	配网锁，0：关闭，1：开启	0

自定义MQTT参数

setting-mqtt

指令简介

修改设备的 MQTT 服务器连接参数，使设备接入客户指定的MQTT 服务器（自建服务器、第三方平台等）。

向设备发送指令

服务端向设备订阅topic发送消息

{
"clientId" : "admin",
"messageId" : "202201241610366046",
"password" : "123456",
"port" : "1883",
"protocol" : "mqtt",
"publish" : "/topic/qos0",
"server" : "192.168.0.66",
"subscribe" : "/topic/qos1",
"type" : "custom",
"username" : "admin
"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	clientId	String	自定义MQTT客户端ID注意：不可重复	admin
2	messageId	String	消息ID字段	202201241610366046
3	password	String	密码	123456
4	port	String	端口号	1883
5	protocol	String	协议类型	mqtt
6	publish	String	自定义发布主题注意:不可重复	/topic/qos0
7	server	String	自定义服务器地址	192.168.0.66
8	subscribe	String	自定义设备MQTT订阅主题注意:不可与发布主题重复	/topic/qos1
9	type	String	自定义MQTT配置默认填"custom"	custom
10	username	String	自定义服务器用户名	admin

设备返回信息

设备向服务端订阅topic上报消息

{
"clientId" : "admin",
"commandName" : "setting-mqtt",
"mac" : "4CEBD60BFD62",
"messageId" : "202201241610366046",
"password" : "123456",
"port" : "1883",
"protocol" : "mqtt",
"publish" : "/topic/qos0",
"server" : "192.168.0.66",
"source" : "command",
"subscribe" : "/topic/qos1",
"username" : "admin"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	clientId	String	自定义MQTT客户端ID注意：不可重复	admin
2	commandName	String	指令名称	setting-mqtt
3	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
4	messageId	String	消息ID字段	202201241610366046
5	password	String	密码	123456
6	port	String	端口号	1883
7	protocol	String	协议类型	mqtt
8	publish	String	自定义发布主题注意:不可重复	/topic/qos0
9	server	String	自定义服务器地址	192.168.0.66
10	source	String	指令回复“command"	command
11	subscribe	String	自定义设备MQTT订阅主题注意:不可与发布主题重复	/topic/qos1
12	username	String	自定义服务器用户名	admin

设置上电默认状态

setting-on-state

指令简介

上电默认状态。onState：0=上电记忆，1=上电关闭，2=上电开启。

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
2	type	String	固定"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	setting-on-state
2	ip	String	设备连接WIFI后获取的IP	192.168.122.119
3	key	int	设备开关机状态，0：关机，1：开机	0
4	keyLock	int	按键锁，0：关闭，1：开启	0
5	keySound	int	按键音，0：关闭，1：开启	1
6	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
7	messageId	String	消息ID字段	202201241610366046
8	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
9	signal	int	信号强度，显示规则为： signal<= 0 && signal>= -50 //信号最好 signal< -50 && signal>= -70 //信号较好 signal< -70 && signal>= -80 //信号一般 signal<-80 && signal>= -100 //信号较差 signal没有在0～（-100)之间，表示无信号	-75
10	source	String	指令回复“command"	command
11	ssid	String	设备当前连接的WIFI名称	GemeOpen
12	timerEnable	int	设备电量信息定时上报状态，0：关闭；1：开启	0
13	type	String	设备类型	GSKWD3B
14	version	String	当前固件版本号	1.2.3
15	wifiLock	int	配网锁，0：关闭，1：开启	0

设置按键音

setting-sound-lock

指令简介

按键提示音。keySound：0=关闭，1=开启。

向设备发送指令

服务端向设备订阅topic发送消息

{
"keySound" : 1,
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	keySound	int	按键音，0：关闭，1：开启	1
2	type	String	固定"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "setting-sound-lock",
"ip" : "192.168.122.119",
"key" : 0,
"keyLock" : 0,
"keySound" : 1,
"mac" : "4CEBD60BFD62",
"messageId" : "202201241610366046",
"onState" : 1,
"signal" : -75,
"source" : "command",
"ssid" : "GemeOpen",
"timerEnable" : 0,
"type" : "GSKWD3B",
"version" : "1.2.3",
"wifiLock" : 0
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	setting-sound-lock
2	ip	String	设备连接WIFI后获取的IP	192.168.122.119
3	key	int	设备开关机状态，0：关机，1：开机	0
4	keyLock	int	按键锁，0：关闭，1：开启	0
5	keySound	int	按键音，0：关闭，1：开启	1
6	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
7	messageId	String	消息ID字段	202201241610366046
8	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
9	signal	int	信号强度，显示规则为： signal<= 0 && signal>= -50 //信号最好 signal< -50 && signal>= -70 //信号较好 signal< -70 && signal>= -80 //信号一般 signal<-80 && signal>= -100 //信号较差 signal没有在0～（-100)之间，表示无信号	-75
10	source	String	指令回复“command"	command
11	ssid	String	设备当前连接的WIFI名称	GemeOpen
12	timerEnable	int	设备电量信息定时上报状态，0：关闭；1：开启	0
13	type	String	设备类型	GSKWD3B
14	version	String	当前固件版本号	1.2.3
15	wifiLock	int	配网锁，0：关闭，1：开启	0

自定义TCP参数

setting-tcp

指令简介

设置设备的 TCP 服务器连接参数。设备仅支持 TCP Client 模式，设备作为客户端主动连接客户指定的 TCP 服务器。

向设备发送指令

服务端向设备订阅topic发送消息

{
"messageId" : "202201241610366046",
"port" : "1883",
"protocol" : "tcp",
"server" : "192.168.0.66",
"type" : "custom"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	消息ID字段	202201241610366046
2	port	String	端口号	1883
3	protocol	String	协议类型	tcp
4	server	String	自定义服务器地址	192.168.0.66
5	type	String	自定义tcp配置默认填"custom"	custom

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "setting-tcp",
"mac" : "4CEBD60BFD62",
"messageId" : "202201241610366046",
"port" : "1883",
"protocol" : "tcp",
"server" : "192.168.0.66",
"source" : "command"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	setting-tcp
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
3	messageId	String	消息ID字段	202201241610366046
4	port	String	端口号	1883
5	protocol	String	协议类型	tcp
6	server	String	自定义服务器地址	192.168.0.66
7	source	String	指令回复“command"	command

设置定时倒计时

setting-timer-countdown

指令简介

定时倒计时。task=countdown，timerInterval计时周期(秒)，countdownSecond时长(分钟，0~720，按30分钟向上取整)，finishCommand.key=结束时开关状态(0关1开，须与当前状态相反)。

向设备发送指令

服务端向设备订阅topic发送消息

{
"countdownSecond" : 30,
"finishCommand" :
{
"key" : 0
},
"messageId" : "202201241610366046",
"task" : "countdown",
"timerInterval" : 10,
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	countdownSecond	int	countdownSecond：定时总时长，单位分钟，最低 30 分钟，最高 720 分钟（12 小时）。	30
2	finishCommand	Object	完成任务
3	key	int	插座通断电状态，0：断电，1：通电	0
4	key	int	插座通断电状态，0：断电，1：通电	0
5	key	int	设备开关机状态，0：关机，1：开机	0
6	messageId	String	消息ID字段	202201241610366046
7	task	String	固定值“countdown"	countdown
8	timerInterval	int	timerInterval：计时/上报间隔，单位秒。配 countdown 时固定填 1；配 timerEnable 时范围 5~86400。	10
9	type	String	固定"setting"	setting
10	type	String	固定"event"	event

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "setting-timer-countdown",
"countdownSecond" : 30
,
"finishCommand" :
{
"key" : 0,
"type" : "event"
},
"mac" : "4CEBD60BFD62",
"messageId" : "202201241610366046",
"source" : "command",
"task" : "countdown",
"timerInterval" : 10,
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	setting-timer-countdown
2	countdownSecond	int	countdownSecond：定时总时长，单位分钟，最低 30 分钟，最高 720 分钟（12 小时）。	30
3	finishCommand	Object	完成任务
4	key	int	插座通断电状态，0：断电，1：通电	0
5	key	int	插座通断电状态，0：断电，1：通电	0
6	key	int	设备开关机状态，0：关机，1：开机	0
7	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
8	messageId	String	消息ID字段	202201241610366046
9	source	String	指令回复“command"	command
10	task	String	固定值“countdown"	countdown
11	timerInterval	int	timerInterval：计时/上报间隔，单位秒。配 countdown 时固定填 1；配 timerEnable 时范围 5~86400。	10
12	type	String	固定"setting"	setting
13	type	String	固定"event"	event
14	type	String	指令类型	event

清除定时

setting-timer-countdown-clear

指令简介

清除定时倒计时。task=countdown-clear，回包 commandName=setting-timer-countdown-clear，success 表示是否清除成功。

向设备发送指令

服务端向设备订阅topic发送消息

{
"messageId" : "202201241610366046",
"task" : "countdown-clear",
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	消息ID字段	202201241610366046
2	task	String	固定值“countdown-clear"	countdown-clear
3	type	String	固定"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "setting-timer-countdown-clear",
"mac" : "4CEBD60BFD62",
"messageId" : "202201241610366046",
"source" : "command",
"success" : true
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	setting-timer-countdown-clear
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
3	messageId	String	消息ID字段	202201241610366046
4	source	String	指令回复“command"	command
5	success	boolean	执行结果	true

设置定时上报

setting-timerEnable

指令简介

定时上报。timerEnable：0=关闭，1=开启；timerInterval=上报间隔(秒，5~86400，超出则修正为5)。

向设备发送指令

服务端向设备订阅topic发送消息

{
"timerEnable" : 1,
"timerInterval" : 10,
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	timerEnable	int	设备统计信息定时上报状态，0：关闭；1：开启	1
2	timerInterval	int	设备统计信息上报时间间隔（单位秒），取值范围5-86400	10
3	type	String	固定值"xxx"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "setting-timerEnable",
"ip" : "192.168.122.119",
"key" : 0,
"keyLock" : 0,
"keySound" : 1,
"mac" : "4CEBD60BFD62",
"messageId" : "202201241610366046",
"onState" : 1,
"signal" : -75,
"source" : "command",
"ssid" : "GemeOpen",
"timerEnable" : 0,
"type" : "GSKWD3B",
"version" : "1.2.3",
"wifiLock" : 0
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	setting-timerEnable
2	ip	String	设备连接WIFI后获取的IP	192.168.122.119
3	key	int	设备通断电状态，0：断电，1：通电	0
4	keyLock	int	按键锁，0：关闭，1：开启	0
5	keySound	int	按键音，0：关闭，1：开启	1
6	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
7	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	202201241610366046
8	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
9	signal	int	信号强度，显示规则为： signal<= 0 && signal>= -50 //信号最好 signal< -50 && signal>= -70 //信号较好 signal< -70 && signal>= -80 //信号一般 signal<-80 && signal>= -100 //信号较差 signal没有在0～（-100)之间，表示无信号	-75
10	source	String	指令回复“command"	command
11	ssid	String	设备当前连接的WIFI名称	GemeOpen
12	timerEnable	int	设备统计信息定时上报状态，0：关闭；1：开启	0
13	type	String	固定值"xxx"	GSKWD3B
14	version	String	当前固件版本号	1.2.3
15	wifiLock	int	配网锁，0：关闭，1：开启	0

设置WiFi配网锁

setting-wifi-lock

指令简介

wifi配网锁定后，设备无法通过长按配网按钮进入配网操作，仅能通过MQTT/TCP协议解锁配网功能

向设备发送指令

服务端向设备订阅topic发送消息

{
"type" : "setting",
"wifiLock" : 0
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	type	String	固定"setting"	setting
2	wifiLock	int	配网锁，0：关闭，1：开启	0

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "setting-wifi-lock",
"ip" : "192.168.122.119
",
"key" : 0,
"keyLock" : 0,
"keySound" : 1,
"mac" : "4CEBD60BFD62",
"messageId" : "202201241610366046",
"onState" : 1,
"signal" : -75,
"source" : "command",
"ssid" : "GemeOpen",
"timerEnable" : 0,
"type" : "GSKWD3B",
"version" : "1.2.3",
"wifiLock" : 0
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	setting-wifi-lock
2	ip	String	设备连接WIFI后获取的IP	192.168.122.119
3	key	int	插座通断电状态，0：断电，1：通电	0
4	keyLock	int	按键锁，0：关闭，1：开启	0
5	keySound	int	按键音，0：关闭，1：开启	1
6	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
7	messageId	String	消息ID字段	202201241610366046
8	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
9	signal	int	信号强度，显示规则为： signal<= 0 && signal>= -50 //信号最好 signal< -50 && signal>= -70 //信号较好 signal< -70 && signal>= -80 //信号一般 signal<-80 && signal>= -100 //信号较差 signal没有在0～（-100)之间，表示无信号	-75
10	source	String	指令回复“command"	command
11	ssid	String	设备当前连接的WIFI名称	GemeOpen
12	timerEnable	int	设备电量信息定时上报状态，0：关闭；1：开启	0
13	type	String	设备类型	GSKWD3B
14	version	String	当前固件版本号	1.2.3
15	wifiLock	int	配网锁，0：关闭，1：开启	0
