智能通断器25A-S2-WiFi开发者文档

产品型号：GSCW1M2

产品概要信息

基本描述

本设备是一款支持二次开发的大功率智能通断器，25A大电流，最大可负载6000W，适用多种场景。本款设备不带计量功能，支持远程控制通断电和断电记忆。
2.4GHz WiFi 通信，适用于各种内网、专网场景。支持MQTT/TCP协议接入用户自建服务器平台，用户只需通过简单的几行JSON指令就能远程控制设备。可以通过API接口来进行自定义应用程序和系统集成。

主要特点

WiFi网络，
AC110V-250V宽电压输入，
最大负载电流25A

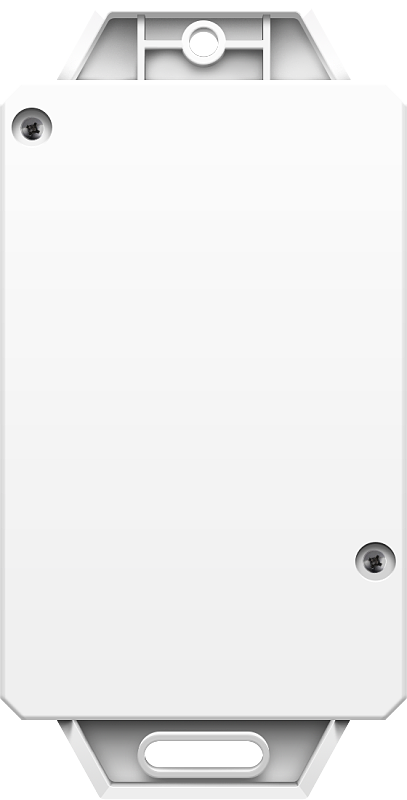

产品图片

技术支持

企业微信扫一扫

武汉智鸟科技有限责任公司

企业官网：www.smart-bird.cn

服务热线：130-0715-9689

办公地址：湖北省武汉市高新大道光谷崇文中心B1栋1401、1409

全部指令

控制设备

controller-event

指令简介

通断器、空开、10A-86插座、16A-86插座、10A转换器插座、16A转换器插座等单路设备的通电或断电操作

向设备发送指令

服务端向设备订阅topic发送消息

{
　　"key" : 0,
　　"type" : "event"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	key	int	插座通断电状态，0：断电，1：通电	0
2	type	String	控制设备开关固定传"event"	event

设备返回信息

设备向服务端订阅topic上报消息

{
　　"ip" : "192.168.122.119",
　　"key" : 0,
　　"keyLock" : 0,
　　"mac" : "4CEBD60BFD62",
　　"onState" : 1,
　　"signal" : -75,
　　"ssid" : "GemeOpen",
　　"type" : "GSCW1M2",
　　"version" : "2.2.0",
　　"wifiLock" : 0
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	ip	String	设备连接WIFI后获取的IP	192.168.122.119
2	key	int	插座通断电状态，0：断电，1：通电	0
3	keyLock	int	按键锁，0：关闭，1：开启	0
4	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
5	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
6	signal	int	信号强度，显示规则为： signal<= 0 && signal>= -50 //信号最好 signal< -50 && signal>= -70 //信号较好 signal< -70 && signal>= -80 //信号一般 signal<-80 && signal>= -100 //信号较差 signal没有在0～（-100)之间，表示无信号	-75
7	ssid	String	设备当前连接的WIFI名称	GemeOpen
8	type	String	设备类型	GSCW1M2
9	version	String	当前固件版本号	2.2.0
10	wifiLock	int	配网锁，0：关闭，1：开启	0

重置/恢复出厂设置

controller-reset

指令简介

恢复出厂设置后配网信息和自定义信息都会清空，请谨慎操作！

向设备发送指令

服务端向设备订阅topic发送消息

{
"messageId":"20260520",
"system":"reset",
"type":"setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
2	system	String	重置/恢复出厂设置默认填"reset"	reset
3	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName":"controller-reset",
"mac":"4CEBD60BFD62",
"message":"ok",
"messageId":"202201241610366046",
"source":"command",
"success":true
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	controller-reset
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
3	message	String	执行结果描述：对命令执行结果的文本说明。执行完成且无异常：ok ；如果出现异常，返回异常结果描述。	ok
4	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	202201241610366046
5	source	String	指令回复“command"	command
6	success	boolean	执行结果，执行成功：true；执行失败：false	true
7	system	String	重置/恢复出厂设置默认填"reset"	reset
8	type	String	设备设置固定传"setting"	setting

设备软重启

controller-restart

指令简介

软重启后，通过指令设置的参数将生效，同时设备将重新连接Wifi/4G网络，注意设备IP地址可能发生变化

向设备发送指令

服务端向设备订阅topic发送消息

{
"messageId":"20260520",
"system":"restart",
"type":"setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
2	system	String	设备软重启固定传"restart"	restart
3	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName":"controller-restart",
"mac":"742ad7790468",
"message":"ok",
"messageId":"20260520",
"source":"command",
"success":true
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	controller-restart
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	742ad7790468
3	message	String	执行结果描述：对命令执行结果的文本说明。执行完成且无异常：ok ；如果出现异常，返回异常结果描述。	ok
4	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
5	source	String	指令回复“command"	command
6	success	boolean	执行结果，执行成功：true；执行失败：false	true
7	system	String	设备软重启固定传"restart"	restart
8	type	String	设备设置固定传"setting"	setting

获取设备信息

info-all

指令简介

获取设备信息一般会包含：设备通断电状态、MAC/IMEI、固件版本、设备内网IP地址、设备WIFI网络名称等信息，不同的产品返回的信息有所差异

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	type	String	获取设备基本信息固定传"info"	info

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	ip	String	设备连接WIFI后获取的IP	192.168.122.119
2	key	int	插座通断电状态，0：断电，1：通电	0
3	keyLock	int	按键锁，0：关闭，1：开启	0
4	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
5	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
6	signal	int	信号强度，显示规则为： signal<= 0 && signal>= -50 //信号最好 signal< -50 && signal>= -70 //信号较好 signal< -70 && signal>= -80 //信号一般 signal<-80 && signal>= -100 //信号较差 signal没有在0～（-100)之间，表示无信号	-75
7	ssid	String	设备当前连接的WIFI名称	GemeOpen
8	type	String	设备类型	GSCW1M2
9	version	String	当前固件版本号	2.2.0
10	wifiLock	int	配网锁，0：关闭，1：开启	0

获取设备通讯信息

info-protocol

指令简介

获取设备通讯信息

向设备发送指令

服务端向设备订阅topic发送消息

{
"type" : "protocol"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	type	String	获取设备通讯协议固定传protocol	protocol

设备返回信息

设备向服务端订阅topic上报消息

{
"clientId" : "de4f22a0ee31",
"mac" : "de4f22a0ee31",
"port" : "1883",
"protocol" : "mqtt",
"publish" : "/KIduUf/yLYNjXXuRYpg/de4f22a0ee31/publish",
"server" : "mqtt.smart-bird.cn",
"subcribe" : "/KIduUf/yLYNjXXuRYpg/de4f22a0ee31/subscribe",
"username" : "yLYNjXXuRYpg"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	clientId	String	自定义MQTT客户端ID注意：不可重复	de4f22a0ee31
2	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	de4f22a0ee31
3	port	String	端口号	1883
4	protocol	String	协议类型	mqtt
5	publish	String	自定义发布主题注意:不可重复	/KIduUf/yLYNjXXuRYpg/de4f22a0ee31/publish
6	server	String	自定义服务器地址	mqtt.smart-bird.cn
7	subcribe	String	自定义订阅主题，注意：不可重复	/KIduUf/yLYNjXXuRYpg/de4f22a0ee31/subscribe
8	username	String	自定义服务器用户名	yLYNjXXuRYpg

设置按键控制锁

setting-key-lock

指令简介

功能按键锁定后，设备仅能通过MQTT/TCP协议操作，例如控制开关的通断、插座的通断电，都只能通过指令操作

向设备发送指令

服务端向设备订阅topic发送消息

{
"keyLock" : 0,
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	keyLock	int	按键锁，0：关闭，1：开启	0
2	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"ip" : "192.168.122.119",
"key" : 0,
"keyLock" : 0,
"mac" : "de4f22a0ee31",
"onState" : 1,
"signal" : -75,
"ssid" : "GemeOpen",
"type" : "GSCW1M2",
"version" : "2.2.0",
"wifiLock" : 0
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	ip	String	设备连接WIFI后获取的IP	192.168.122.119
2	key	int	插座通断电状态，0：断电，1：通电	0
3	keyLock	int	按键锁，0：关闭，1：开启	0
4	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	de4f22a0ee31
5	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
6	signal	int	信号强度，显示规则为： signal<= 0 && signal>= -50 //信号最好 signal< -50 && signal>= -70 //信号较好 signal< -70 && signal>= -80 //信号一般 signal<-80 && signal>= -100 //信号较差 signal没有在0～（-100)之间，表示无信号	-75
7	ssid	String	设备当前连接的WIFI名称	GemeOpen
8	type	String	设备类型	GSCW1M2
9	version	String	当前固件版本号	2.2.0
10	wifiLock	int	配网锁，0：关闭，1：开启	0

自定义MQTT

setting-mqtt

指令简介

设备支持自定义MQTT，注意：在通过MQTT自定义MQTT信息后，需要将设备断电重启或者向设备发送重启命令才可生效。

向设备发送指令

服务端向设备订阅topic发送消息

{
　　"clientId" : "custom",
　　"password" : "password",
　　"port" : "1883",
　　"protocol" : "mqtt",
　　"publish" : "/topic/qos0",
　　"server" : "192.168.0.66",
　　"subcribe" : "/topic/qos1",
　　"type" : "custom",
　　"username" : "username"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	clientId	String	自定义MQTT客户端ID注意：不可重复	custom
2	password	String	密码	password
3	port	String	端口号	1883
4	protocol	String	协议类型	mqtt
5	publish	String	自定义发布主题注意:不可重复	/topic/qos0
6	server	String	自定义服务器地址	192.168.0.66
7	subcribe	String	自定义订阅主题，注意：不可重复	/topic/qos1
8	type	String	设备自定义固定传"custom"	custom
9	username	String	自定义服务器用户名	username

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	clientId	String	自定义MQTT客户端ID注意：不可重复	custom
2	password	String	密码	password
3	port	String	端口号	1883
4	protocol	String	协议类型	mqtt
5	publish	String	自定义发布主题注意:不可重复	/topic/qos0
6	server	String	自定义服务器地址	192.168.0.66
7	subcribe	String	自定义订阅主题，注意：不可重复	/topic/qos1
8	type	String	设备自定义固定传"custom"	custom
9	username	String	自定义服务器用户名	username

设置上电默认状态

setting-on-state

指令简介

断电记忆功能，默认关闭，即设备重新上电后，设备输出将处于断电状态

向设备发送指令

服务端向设备订阅topic发送消息

{
　　"onState" : 1,
　　"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
2	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	ip	String	设备连接WIFI后获取的IP	192.168.122.119
2	key	int	插座通断电状态，0：断电，1：通电	0
3	keyLock	int	按键锁，0：关闭，1：开启	0
4	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
5	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
6	signal	int	信号强度，显示规则为： signal<= 0 && signal>= -50 //信号最好 signal< -50 && signal>= -70 //信号较好 signal< -70 && signal>= -80 //信号一般 signal<-80 && signal>= -100 //信号较差 signal没有在0～（-100)之间，表示无信号	-75
7	ssid	String	设备当前连接的WIFI名称	GemeOpen
8	type	String	设备类型	GSCW1M2
9	version	String	当前固件版本号	2.2.0
10	wifiLock	int	配网锁，0：关闭，1：开启	0

自定义TCP

setting-tcp

指令简介

设备支持通过MQTT方式自定义TCP信息，注意：通过MQTT自定义TCP信息后，需要将设备断电重启或者向设备发送重启命令才可生效。

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	port	String	端口号	8080
2	protocol	String	协议类型	tcp
3	server	String	自定义服务器地址	192.168.0.66
4	type	String	设备自定义固定传"custom"	custom

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	port	String	端口号	8080
2	protocol	String	协议类型	tcp
3	server	String	自定义服务器地址	192.168.0.66
4	type	String	设备自定义固定传"custom"	custom

设置WiFi配网锁

setting-wifi-lock

指令简介

wifi配网锁定后，设备无法通过长按配网按钮进入配网操作，仅能通过MQTT/TCP协议解锁配网功能

向设备发送指令

服务端向设备订阅topic发送消息

{
　　"type" : "setting",
　　"wifiLock" : 0
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	type	String	设备设置固定传"setting"	setting
2	wifiLock	int	配网锁，0：关闭，1：开启	0

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值
1	ip	String	设备连接WIFI后获取的IP	192.168.122.119
2	key	int	插座通断电状态，0：断电，1：通电	0
3	keyLock	int	按键锁，0：关闭，1：开启	0
4	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
5	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
6	signal	int	信号强度，显示规则为： signal<= 0 && signal>= -50 //信号最好 signal< -50 && signal>= -70 //信号较好 signal< -70 && signal>= -80 //信号一般 signal<-80 && signal>= -100 //信号较差 signal没有在0～（-100)之间，表示无信号	-75
7	ssid	String	设备当前连接的WIFI名称	GemeOpen
8	type	String	设备类型	GSCW1M2
9	version	String	当前固件版本号	2.2.0
10	wifiLock	int	配网锁，0：关闭，1：开启	0
