智能通断器25A-S2-4G开发者文档

产品型号：GSCW1M-4G

产品概要信息

基本描述

本设备是一款支持二次开发的大功率智能通断器，25A大电流，最大可负载6000W，适用多种场景。支持远程控制通断电，用电数据监测采集、电量数据定时上报等功能。
4G通信方式，可灵活部署，无需依赖网络环境。支持MQTT协议接入用户自建服务器平台，用户只需通过简单的几行JSON指令就能远程控制设备。可以通过API接口来进行自定义应用程序和系统集成。

主要特点

4G网络，电流电压视在功率电量采集
AC110V-250V宽电压输入，
最大负载电流25A

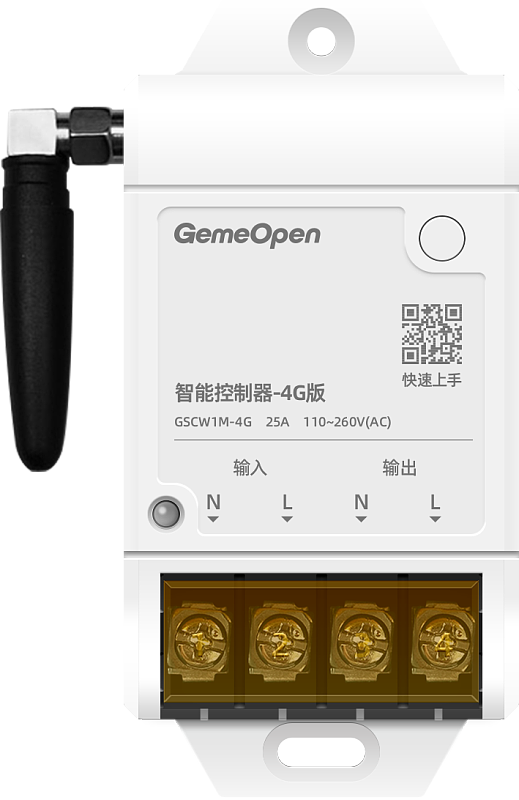

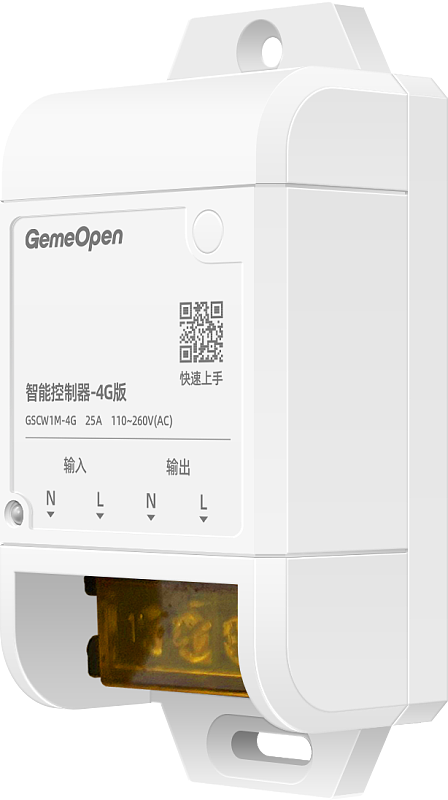

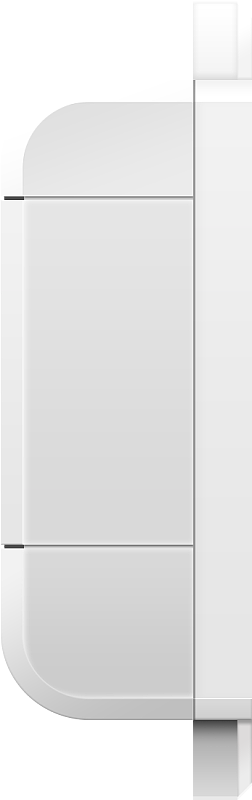

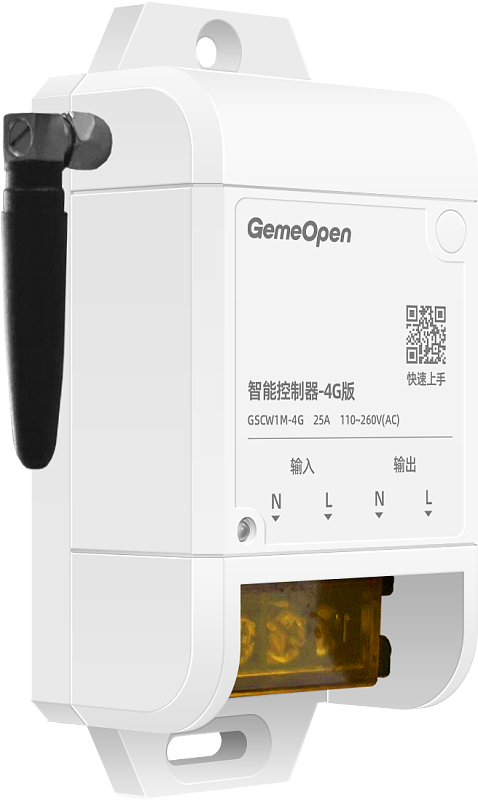

产品图片

技术支持

企业微信扫一扫

武汉智鸟科技有限责任公司

企业官网：www.smart-bird.cn

服务热线：130-0715-9689

办公地址：湖北省武汉市高新大道光谷崇文中心B1栋1401、1409

全部指令

远程控制设备通断电

controller-event

指令简介

通断器、空开、10A-86插座、16A-86插座、10A转换器插座、16A转换器插座等单路设备的通电或断电操作

向设备发送指令

服务端向设备订阅topic发送消息

{
"key":0,
"type":"event"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	key	int	插座通断电状态，0：断电，1：通电	0
2	type	String	控制设备开关固定传"event"	event

设备返回信息

设备向服务端订阅topic上报消息

{
"iccid":"898608361924D2183214",
"imei":"861556071286636",
"key":0,
"keyLock":0,
"onState":2,
"resetLock":0,
"signal":30,
"timerEnable":0,
"timerInterval":0,
"type":"GSCW1M-4G",
"version":"1.0.4"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	iccid	String	SIM-卡ICCID值	898608361924D2183214
2	imei	String	设备唯一标识	861556071286636
3	key	int	插座通断电状态，0：断电，1：通电	0
4	keyLock	int	按键锁，0：关闭，1：开启	0
5	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	2
6	resetLock	int	重置锁	0
7	signal	int	信号强度，显示规则为： signal<= 0 && signal>= -50 //信号最好 signal< -50 && signal>= -70 //信号较好 signal< -70 && signal>= -80 //信号一般 signal<-80 && signal>= -100 //信号较差 signal没有在0～（-100)之间，表示无信号	30
8	timerEnable	int	设备电量信息定时上报状态，0：关闭；1：开启	0
9	timerInterval	int	电量信息上报时间间隔（单位秒），取值范围5-86400	0
10	type	String	设备类型	GSCW1M-4G
11	version	String	当前固件版本号	1.0.4

重置/恢复出厂设置

controller-reset

指令简介

恢复出厂设置后配网信息和自定义信息都会清空，请谨慎操作！

向设备发送指令

服务端向设备订阅topic发送消息

{
"system" : "reset",
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	system	String	重置/恢复出厂设置默认填"reset"	reset
2	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"system" : "reset",
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	system	String	重置/恢复出厂设置默认填"reset"	reset
2	type	String	固定值"setting"	setting

设备软重启

controller-restart

指令简介

软重启后，通过指令设置的参数将生效，同时设备将重新连接Wifi/4G网络，注意设备IP地址可能发生变化

向设备发送指令

服务端向设备订阅topic发送消息

{
"system" : "restart",
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	system	String	设备软重启固定传"restart"	restart
2	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"system" : "restart",
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	system	String	设备软重启固定传"restart"	restart
2	type	String	固定值"setting"	setting

设置定时上报任务

device-timer-interval

指令简介

设置定时上报电量信息

向设备发送指令

服务端向设备订阅topic发送消息

{
"timerEnable" : 1,
"timerInterval" : 10,
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	timerEnable	int	设备电量信息定时上报状态，0：关闭；1：开启	1
2	timerInterval	int	电量信息上报时间间隔（单位秒），取值范围5-86400	10
3	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"timerEnable" : 1,
"timerInterval" : 10,
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	timerEnable	int	设备电量信息定时上报状态，0：关闭；1：开启	1
2	timerInterval	int	电量信息上报时间间隔（单位秒），取值范围5-86400	10
3	type	String	设备设置固定传"setting"	setting

自动上报任务(定时任务)

device-timer-task

指令简介

此项非主动下发的指令，只展示用户开启定时上报任务后，定时返回的消息样式

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值

设备返回信息

设备向服务端订阅topic上报消息

{
"current" : 15.027,
"energy" : 25.047,
"imei" : "866965087690928",
"key" : 0,
"messageId" : "20260520",
"power" : 2921.511,
"voltage" : 226.024
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	current	float	当前电流，单位A，保留三位小数	15.027
2	energy	float	累计用电量，单位KW*H，保留三位小数，断电后不会归零，重置后会归零	25.047
3	imei	String	设备唯一标识	866965087690928
4	key	int	设备通断电状态，0：断电，1：通电	0
5	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
6	power	float	当前功率，单位W，保留三位小数	2921.511
7	voltage	float	当前电压，单位V，保留三位小数	226.024

获取设备基础信息

info-all

指令简介

获取设备信息一般会包含：设备通断电状态、IMEI、固件版本等信息，不同的产品返回的信息有所差异

向设备发送指令

服务端向设备订阅topic发送消息

{
"type" : "info"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	type	String	获取设备基本信息固定传"info"	info

设备返回信息

设备向服务端订阅topic上报消息

{
"iccid" : "898608361924D2183214",
"imei" : "861556071286636",
"key" : 0,
"keyLock" : 0,
"onState" : 1,
"resetLock" : 0,
"signal" : -75,
"timerEnable" : 0,
"timerInterval" : 0,
"type" : "GSCW1M-4G",
"version" : "1.0.4"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	iccid	String	SIM-卡ICCID值	898608361924D2183214
2	imei	String	设备唯一标识	861556071286636
3	key	int	插座通断电状态，0：断电，1：通电	0
4	keyLock	int	按键锁，0：关闭，1：开启	0
5	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
6	resetLock	int	重置锁	0
7	signal	int	信号强度，显示规则为： signal<= 0 && signal>= -50 //信号最好 signal< -50 && signal>= -70 //信号较好 signal< -70 && signal>= -80 //信号一般 signal<-80 && signal>= -100 //信号较差 signal没有在0～（-100)之间，表示无信号	-75
8	timerEnable	int	设备电量信息定时上报状态，0：关闭；1：开启	0
9	timerInterval	int	电量信息上报时间间隔（单位秒），取值范围5-86400	0
10	type	String	设备类型	GSCW1M-4G
11	version	String	当前固件版本号	1.0.4

获取设备通讯信息

info-protocol

指令简介

获取当前设备与服务端交互的通信协议及协议配置参数，目前支持MQTT设备出厂时默认接入GemeOpen厂家MQTT测试服务器，免费提供客户调试使用，如需接入自己的服务器或使用其他协议，请自行搭建服务器。

向设备发送指令

服务端向设备订阅topic发送消息

{
"type" : "protocol"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	type	String	获取设备通讯协议固定传"protocol"	protocol

设备返回信息

设备向服务端订阅topic上报消息

{
"clientId" : "861556071286636",
"port" : "1883",
"protocol" : "mqtt",
"publish" : "/KIduUf/AqFiHaFsmjHP/861556071286636/publish",
"server" : "mqtt.smart-bird.cn",
"subcribe" : "/KIduUf/AqFiHaFsmjHP/861556071286636/subscribe",
"username" : "AqFiHaFsmjHP"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	clientId	String	自定义MQTT客户端ID注意：不可重复	861556071286636
2	port	String	端口号	1883
3	protocol	String	协议类型	mqtt
4	publish	String	自定义发布主题注意:不可重复	/KIduUf/AqFiHaFsmjHP/861556071286636/publish
5	server	String	自定义服务器地址	mqtt.smart-bird.cn
6	subcribe	String	自定义订阅主题，注意：不可重复	/KIduUf/AqFiHaFsmjHP/861556071286636/subscribe
7	username	String	自定义服务器用户名	AqFiHaFsmjHP

获取设备统计信息

info-statistic

指令简介

获取设备采集的累积电量、实时电压、实时电流、实时功率信息，注意不同的设备数值单位有区别，取决于设备设计的精度

向设备发送指令

服务端向设备订阅topic发送消息

{
"type" : "statistic"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	type	String	获取设备电量信息固定传"statistic"	statistic

设备返回信息

设备向服务端订阅topic上报消息

{
"current" : 15.027,
"energy" : 25.047,
"imei" : "861556071286636",
"key" : 0,
"power" : 2921.511,
"voltage" : 226.024
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	current	float	当前电流，单位A，保留三位小数	15.027
2	energy	float	累计用电量，单位KW*H，保留三位小数，断电后不会归零，重置后会归零	25.047
3	imei	String	设备唯一标识	861556071286636
4	key	int	插座通断电状态，0：断电，1：通电	0
5	power	float	当前功率，单位W，保留三位小数	2921.511
6	voltage	float	当前电压，单位V，保留三位小数	226.024

设置按键控制锁

setting-key-lock

指令简介

功能按键锁定后，设备仅能通过MQTT/TCP协议操作，例如控制开关的通断、插座的通断电，都只能通过指令操作

向设备发送指令

服务端向设备订阅topic发送消息

{
"keyLock":0,
"type":"setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	keyLock	int	按键锁，0：关闭，1：开启	0
2	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"iccid":"898608361924D2183214",
"imei":"861556071286636",
"key":0,
"keyLock":0,
"onState":2,
"resetLock":0,
"signal":30,
"timerEnable":0,
"timerInterval":0,
"type":"GSCW1M-4G",
"version":"1.2.3"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	iccid	String	SIM-卡ICCID值	898608361924D2183214
2	imei	String	设备唯一标识	861556071286636
3	key	int	插座通断电状态，0：断电，1：通电	0
4	keyLock	int	按键锁，0：关闭，1：开启	0
5	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	2
6	resetLock	int	重置锁	0
7	signal	int	信号强度，显示规则为： signal<= 0 && signal>= -50 //信号最好 signal< -50 && signal>= -70 //信号较好 signal< -70 && signal>= -80 //信号一般 signal<-80 && signal>= -100 //信号较差 signal没有在0～（-100)之间，表示无信号	30
8	timerEnable	int	设备电量信息定时上报状态，0：关闭；1：开启	0
9	timerInterval	int	电量信息上报时间间隔（单位秒），取值范围5-86400	0
10	type	String	设备类型	GSCW1M-4G
11	version	String	当前固件版本号	1.2.3

自定义MQTT

setting-mqtt

指令简介

设备支持自定义MQTT，注意：在通过MQTT自定义MQTT信息后，需要将设备断电重启或者向设备发送重启命令才可生效。

向设备发送指令

服务端向设备订阅topic发送消息

{
"clientId" : "admin",
"password" : "123456",
"port" : "1883",
"protocol" : "mqtt",
"publish" : "/topic/qos0",
"server" : "192.168.0.66",
"subcribe" : "/topic/qos1",
"type" : "custom",
"username" : "username"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	clientId	String	自定义MQTT客户端ID注意：不可重复	admin
2	password	String	密码	123456
3	port	String	端口号	1883
4	protocol	String	协议类型	mqtt
5	publish	String	自定义发布主题注意:不可重复	/topic/qos0
6	server	String	自定义服务器地址	192.168.0.66
7	subcribe	String	自定义订阅主题，注意：不可重复	/topic/qos1
8	type	String	设备自定义固定传"custom"	custom
9	username	String	自定义服务器用户名	username

设备返回信息

设备向服务端订阅topic上报消息

{
"clientId" : "admin",
"imei" : "861556071286636",
"password" : "123456",
"port" : "1883",
"protocol" : "mqtt",
"publish" : "/topic/qos0",
"server" : "192.168.0.66",
"subcribe" : "/topic/qos1",
"type" : "custom",
"username" : "username"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	clientId	String	自定义MQTT客户端ID注意：不可重复	admin
2	imei	String	设备唯一标识	861556071286636
3	password	String	密码	123456
4	port	String	端口号	1883
5	protocol	String	协议类型	mqtt
6	publish	String	自定义发布主题注意:不可重复	/topic/qos0
7	server	String	自定义服务器地址	192.168.0.66
8	subcribe	String	自定义订阅主题，注意：不可重复	/topic/qos1
9	type	String	设备自定义固定传"custom"	custom
10	username	String	自定义服务器用户名	username

设置上电默认状态

setting-on-state

指令简介

配置设备断电恢复后输出的默认状态，即断电恢复瞬间设备是通电还是断电。

向设备发送指令

服务端向设备订阅topic发送消息

{
"onState":1,
"type":"setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
2	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"imei":"861556071286636",
"onState":1,
"type":"setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	imei	String	设备唯一标识	861556071286636
2	onState	int	设备上电的默认状态： 0：记忆；是指记忆最后一次设备断电前的状态，如断电前设备是通电状态（指示灯是蓝的），设备下次上电默认是通电状态（指示灯是蓝的）。 1：关闭，即断电状态（指示灯是灭的），如断电前，设备是通电状态（指示灯是蓝的），设备下次上电默认是依旧是断电状态（指示灯是灭的）。需要手动/远程开启通电状态。 2：开启，即通电状态（指示灯是蓝色的），是指设备上电之后，默认是通电状态，此刻需要注意，插在设备上的负载会通电运行，会有安全风险，所以建议是默认上电状态为关闭。	1
3	type	String	设备设置固定传"setting"	setting
