智能红外控制器-4G版开发者文档

产品型号：GSCU1B-4G

产品概要信息

基本描述

一款支持学习的红外遥控器，采用MQTT协议控制，上行使用4G网络连接，开发者使用任意开发语言，实现对遥控器的控制，5V USB-C供电，发射有效距离6米。
常用于空调遥控、电视遥控、电扇遥控，接入开发者私有物联网平台，实现远程控制以及智能联动。

主要特点

4G网络，远程控制
支持学习128种红外信号
5V 1A供电

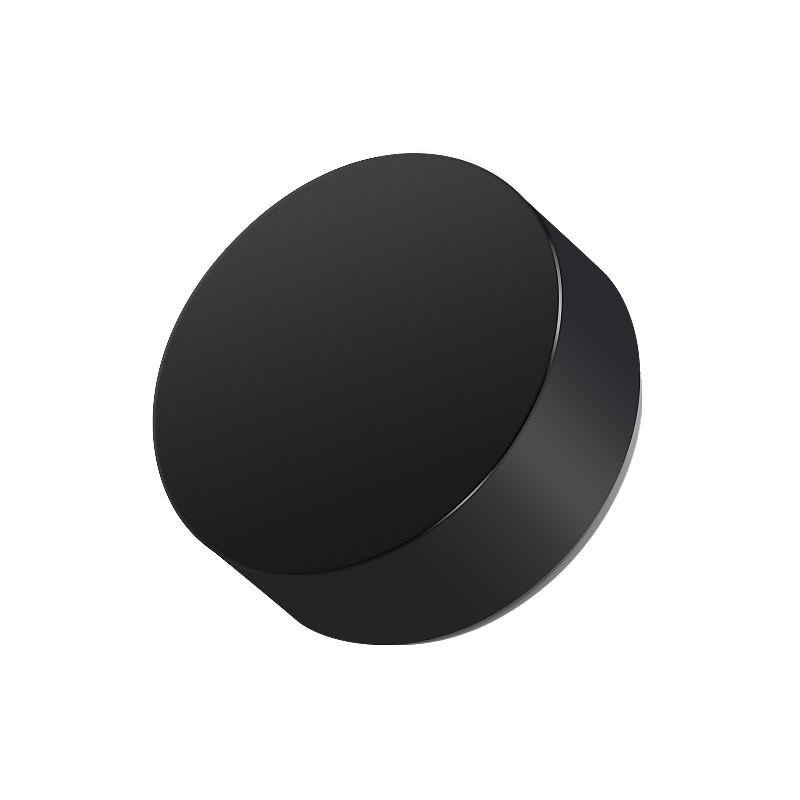

产品图片

技术支持

企业微信扫一扫

武汉智鸟科技有限责任公司

企业官网：www.smart-bird.cn

服务热线：130-0715-9689

办公地址：湖北省武汉市高新大道光谷崇文中心B1栋1401、1409

红外控制

发送红外码

controller-infrared-emit

指令简介

发送学习过的红外码指令。

向设备发送指令

服务端向设备订阅topic发送消息

{
"action" : "emit",
"data" :
{
"no" : 110
},
"messageId" : "20260520",
"type" : "infrared"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	action	String	此处固定为"emit"	emit
2	data	Object	数据
3	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
4	no	int	红外码编号，编号范围1~248	110
5	type	String	红外相关指令默认填"infrared"	infrared

设备返回信息

设备向服务端订阅topic上报消息

{
"success": true,
"imei": "866597072523945",
"source": "command",
"commandName": "controller-infrared-emit",
"messageId": "20260520"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	controller-infrared-emit
2	imei	String	设备唯一标识	866597072523945
3	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
4	source	String	指令回复“command"	command
5	success	boolean	执行结果，执行成功：true；执行失败：false	true

擦除红外指令

controller-infrared-erase

指令简介

将全部学习过的擦除。

向设备发送指令

服务端向设备订阅topic发送消息

{
"action" : "erase",
"messageId" : "20260520",
"type" : "infrared"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	action	String	此处固定为"erase"	erase
2	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
3	type	String	红外相关指令默认填"infrared"	infrared

设备返回信息

设备向服务端订阅topic上报消息

{
"success": true,
"imei": "866597072523945",
"source": "command",
"commandName": "controller-infrared-erase",
"messageId": "20260520"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	controller-infrared-erase
2	imei	String	设备唯一标识	866597072523945
3	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
4	source	String	指令回复“command"	command
5	success	boolean	执行结果，执行成功：true；执行失败：false	true

学习红外码

controller-infrared-learn

指令简介

通过该指令可以学习遥控器发射出来的红外信号

向设备发送指令

服务端向设备订阅topic发送消息

{
"action" : "learn",
"data" :
{
"no" : 110
},
"messageId" : "20260520",
"type" : "infrared"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	action	String	学习红外码指令默认填"learn"	learn
2	data	Object	数据
3	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
4	no	int	红外码编号，编号范围1~248	110
5	type	String	红外相关指令默认填"infrared"	infrared

设备返回信息

设备向服务端订阅topic上报消息

{
"type": "infrared",
"action": "learn",
"commandName": "controller-infrared-learn",
"source": "command",
"imei": "864269069911747",
"success": true,
"messageId": "202201241610366046",
"no": 100
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	action	String	学习红外码指令默认填"learn"	learn
2	commandName	String	指令名称	controller-infrared-learn
3	imei	String	设备唯一标识	866597072523945
4	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
5	no	int	红外码编号，编号范围1~248	110
6	source	String	指令回复“command"	command
7	success	boolean	执行结果，执行成功：true；执行失败：false	true
8	type	String	固定值"xxx"	infrared

取消学习

controller-infrared-learnCancel

指令简介

对处于学习状态的设备，取消学习状态

向设备发送指令

服务端向设备订阅topic发送消息

{
"action":"learnCancel",
"messageId":"20260520",
"type":"infrared"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	action	String	学习红外码指令默认填"learn"	learnCancel
2	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
3	type	String	固定值"xxx"	infrared

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName":"controller-infrared-learn-cancel",
"imei":"866597072523945",
"message":"ok",
"messageId":"20260520",
"source":"command",
"success":true
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	controller-infrared-learn-cancel
2	imei	String	设备唯一标识	866597072523945
3	message	String	执行结果描述：对命令执行结果的文本说明。执行完成且无异常：ok ；如果出现异常，返回异常结果描述。	ok
4	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
5	source	String	指令回复“command"	command
6	success	boolean	执行结果，执行成功：true；执行失败：false	true

读取红外码

controller-infrared-read

指令简介

1.0.5 固件版本支持该接口

向设备发送指令

服务端向设备订阅topic发送消息

{
"action" : "ir_read",
"data" :
{
"no" : 100
},
"messageId" : "API-xxx",
"type" : "infrared"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	action	String	学习红外码指令默认填"learn"	ir_read
2	data	Object	数据	{"no":100}
3	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	API-xxx
4	no	int	红外码编号，编号范围1~248	100
5	type	String	固定值"xxx"	infrared

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "controller-infrared-read",
"imei" : "866597072523945",
"ir_data" : "e80200004e1a138d530340834e03cd89520341834e0341834f0340834e0342834e0342834d0342834d0342834e0342834d0341834e0341834d0342834f03cd895103418340834e03cd89520341834e0341834f0340834e0342834e0342834d0342834d0342834e0342834d0341834e0341834d0342834f03cd895103418340834e03cd89520341834e0341834f0340834e0342834e0342834d0342834d0342834e0342834d0341834e0341834d0342834f03cd8951034183",
"message" : "ok",
"messageId" : "API-xxx",
"no" : 100,
"source" : "command",
"success" : true
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	controller-infrared-read
2	imei	String	设备唯一标识	866597072523945
3	ir_data	String	红外码数据	e80200004e1a138d530340834e03cd89520341834e0341834f0340834e0342834e0342834d0342834d0342834e0342834d0341834e0341834d0342834f03cd895103418340834e03cd89520341834e0341834f0340834e0342834e0342834d0342834d0342834e0342834d0341834e0341834d0342834f03cd895103418340834e03cd89520341834e0341834f0340834e0342834e0342834d0342834d0342834e0342834d0341834e0341834d0342834f03cd8951034183
4	message	String	执行结果描述：对命令执行结果的文本说明。执行完成且无异常：ok ；如果出现异常，返回异常结果描述。	ok
5	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	API-xxx
6	no	int	红外码编号，编号范围1~248	100
7	source	String	指令回复“command"	command
8	success	boolean	执行结果，执行成功：true；执行失败：false	true

写入红外码

controller-infrared-write

指令简介

1.0.5 固件版本支持该接口

向设备发送指令

服务端向设备订阅topic发送消息

{
"action" : "ir_write",
"ir_data" : "e80200004e1a138d530340834e03cd89520341834e0341834f0340834e0342834e0342834d0342834d0342834e0342834d0341834e0341834d0342834f03cd895103418340834e03cd89520341834e0341834f0340834e0342834e0342834d0342834d0342834e0342834d0341834e0341834d0342834f03cd895103418340834e03cd89520341834e0341834f0340834e0342834e0342834d0342834d0342834e0342834d0341834e0341834d0342834f03cd8951034183",
"messageId" : "API-xxx",
"no" : 110,
"type" : "infrared"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	action	String	默认填"ir_write"	ir_write
2	ir_data	String	红外码数据	e80200004e1a138d530340834e03cd89520341834e0341834f0340834e0342834e0342834d0342834d0342834e0342834d0341834e0341834d0342834f03cd895103418340834e03cd89520341834e0341834f0340834e0342834e0342834d0342834d0342834e0342834d0341834e0341834d0342834f03cd895103418340834e03cd89520341834e0341834f0340834e0342834e0342834d0342834d0342834e0342834d0341834e0341834d0342834f03cd8951034183
3	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	API-xxx
4	no	int	红外码编号，编号范围1~248	110
5	type	String	固定值"infrared"	infrared

设备返回信息

设备向服务端订阅topic上报消息

{
"commandName" : "controller-infrared-write",
"imei" : "866597072523945",
"message" : "ok",
"messageId" : "API-xxx",
"no" : 110,
"source" : "command",
"success" : true
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	controller-infrared-write
2	imei	String	设备唯一标识	866597072523945
3	message	String	执行结果描述：对命令执行结果的文本说明。执行完成且无异常：ok ；如果出现异常，返回异常结果描述。	ok
4	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	API-xxx
5	no	int	红外码编号，编号范围1~248	110
6	source	String	指令回复“command"	command
7	success	boolean	执行结果，执行成功：true；执行失败：false	true

设备维护

重置/恢复出厂设置

controller-reset

指令简介

恢复出厂设置后配网信息和自定义信息都会清空，请谨慎操作！

向设备发送指令

服务端向设备订阅topic发送消息

{
"messageId" : "20260520",
"system" : "reset",
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
2	system	String	重置/恢复出厂设置默认填"reset"	reset
3	type	String	固定值"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"message": "ok",
"success": true,
"imei": "866597072523945",
"source": "command",
"commandName": "controller-reset",
"messageId": "20260520"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	controller-reset
2	imei	String	设备唯一标识	866597072523945
3	message	String	执行结果描述：对命令执行结果的文本说明。执行完成且无异常：ok ；如果出现异常，返回异常结果描述。	ok
4	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
5	source	String	指令回复“command"	command
6	success	boolean	执行结果，执行成功：true；执行失败：false	true

设备软重启

controller-restart

指令简介

软重启后，通过指令设置的参数将生效，同时设备将重新连接Wifi/4G网络，注意设备IP地址可能发生变化

向设备发送指令

服务端向设备订阅topic发送消息

{
"system" : "restart",
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	system	String	设备软重启固定传"restart"	restart
2	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"message": "ok",
"success": true,
"imei": "866597072523945",
"source": "command",
"commandName": "controller-restart",
"messageId": ""
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	commandName	String	指令名称	controller-restart
2	imei	String	设备唯一标识	866597072523945
3	message	String	执行结果描述：对命令执行结果的文本说明。执行完成且无异常：ok ；如果出现异常，返回异常结果描述。	ok
4	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。
5	source	String	指令回复“command"	command
6	success	boolean	执行结果，执行成功：true；执行失败：false	true

获取设备基础信息

info-all

指令简介

查询当前设备的基础信息，如设备MAC地址/imei、设备型号、固件版本号、信号强度及相关配置信息。

向设备发送指令

服务端向设备订阅topic发送消息

{
"messageId" : "$messageId",
"type" : "info"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	$messageId
2	type	String	固定值"xxx"	info

设备返回信息

设备向服务端订阅topic上报消息

{
"code" : "Infrared-Controller-4G",
"commandName" : "info-all",
"iccid" : "898608361924D2182843",
"imei" : "866597072523945",
"messageId" : "$messageId",
"resetLock" : 0,
"signal" : 15,
"source" : "command",
"type" : "info",
"version" : "1.0.6"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	code	String	设备型号代码	Infrared-Controller-4G
2	commandName	String	指令名称	info-all
3	iccid	String	SIM-卡ICCID值	898608361924D2182843
4	imei	String	设备唯一标识	866597072523945
5	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	$messageId
6	resetLock	int	重置锁，0：关闭，1：开启	0
7	signal	int	信号强度，取值范围 0-31，数值越大信号越强	15
8	source	String	指令回复“command"	command
9	type	String	固定值"xxx"	info
10	version	String	当前固件版本号	1.0.6

自定义MQTT

setting-mqtt

指令简介

设置设备自定义mqtt

向设备发送指令

服务端向设备订阅topic发送消息

{
"clientId" : "admin",
"password" : "123456",
"port" : "1883",
"protocol" : "mqtt",
"publish" : "/topic/qos0",
"server" : "broker.emqx.io",
"subscribe" : "/topic/qos1",
"type" : "custom",
"username" : "username"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	clientId	String	自定义MQTT客户端ID注意：不可重复	admin
2	password	String	密码	123456
3	port	String	端口号	1883
4	protocol	String	协议类型	mqtt
5	publish	String	自定义发布主题注意:不可重复	/topic/qos0
6	server	String	自定义服务器地址	broker.emqx.io
7	subscribe	String	自定义设备MQTT订阅主题注意:不可与发布主题重复	/topic/qos1
8	type	String	自定义MQTT配置默认填"custom"	custom
9	username	String	自定义服务器用户名	username

设备返回信息

设备向服务端订阅topic上报消息

{
"clientId" : "admin",
"commandName" : "setting-mqtt",
"messageId" : "20260520",
"password" : "123456",
"port" : "1883",
"protocol" : "mqtt",
"publish" : "/topic/qos0",
"server" : "broker.emqx.io",
"source" : "command",
"subscribe" : "/topic/qos1",
"username" : "username"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	clientId	String	自定义MQTT客户端ID注意：不可重复	admin
2	commandName	String	指令名称	setting-mqtt
3	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
4	password	String	密码	123456
5	port	String	端口号	1883
6	protocol	String	协议类型	mqtt
7	publish	String	自定义发布主题注意:不可重复	/topic/qos0
8	server	String	自定义服务器地址	broker.emqx.io
9	source	String	指令回复“command"	command
10	subscribe	String	自定义设备MQTT订阅主题注意:不可与发布主题重复	/topic/qos1
11	username	String	自定义服务器用户名	username

设置重置锁

setting-reset-lock

指令简介

设置设备重置锁

向设备发送指令

服务端向设备订阅topic发送消息

{
"messageId" : "20260520",
"resetLock" : 0,
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
2	resetLock	int	重置锁，0：关闭，1：开启	0
3	type	String	固定值"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"code" : "Infrared-Controller-4G",
"commandName" : "setting-reset-lock",
"iccid" : "898608361924D2182843",
"imei" : "866597072523945",
"messageId" : "20260520",
"resetLock" : 0,
"signal" : 14,
"source" : "command",
"version" : "1.0.6"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	code	String	设备型号代码	Infrared-Controller-4G
2	commandName	String	指令名称	setting-reset-lock
3	iccid	String	SIM-卡ICCID值	898608361924D2182843
4	imei	String	设备唯一标识	866597072523945
5	messageId	String	业务流水号。由请求方生成的唯一标识，响应方原样回显，用于请求与响应的关联匹配。	20260520
6	resetLock	int	重置锁，0：关闭，1：开启	0
7	signal	int	信号强度，显示规则为：signal int 信号强度，取值范围(0~31),值越大越好	14
8	source	String	指令回复“command"	command
9	version	String	当前固件版本号	1.0.6
