380V智能断路器125A-漏保-4G版(GSBR4T-125-4G)

打印/保存文档

GemeOpen

写几行代码，就可以控制的智能设备！

380V智能断路器125A-漏保-4G版开发者文档

产品型号：GSBR4T-125-4G

产品概要信息

基本描述

本设备是支持二次开发的导轨式智能断路器，AC 380V工作电压，最大工作电流125A，最大负载可达69KW（23KW/相）。带漏电保护功能，漏电自动跳闸。可远程控制分合闸、用电数据监测采集，支持电量信息定时上报，过流过压过载漏电告警。
4G通信，可灵活部署，无需依赖无线网络环境。支持MQTT协议接入用户自建服务器平台，还可以通过API接口来进行自定义应用程序和系统集成。

主要特点

4G网络，电流/电压/视在功率电量采集
AC380V接入，
最大负载电流125A，可设阈值

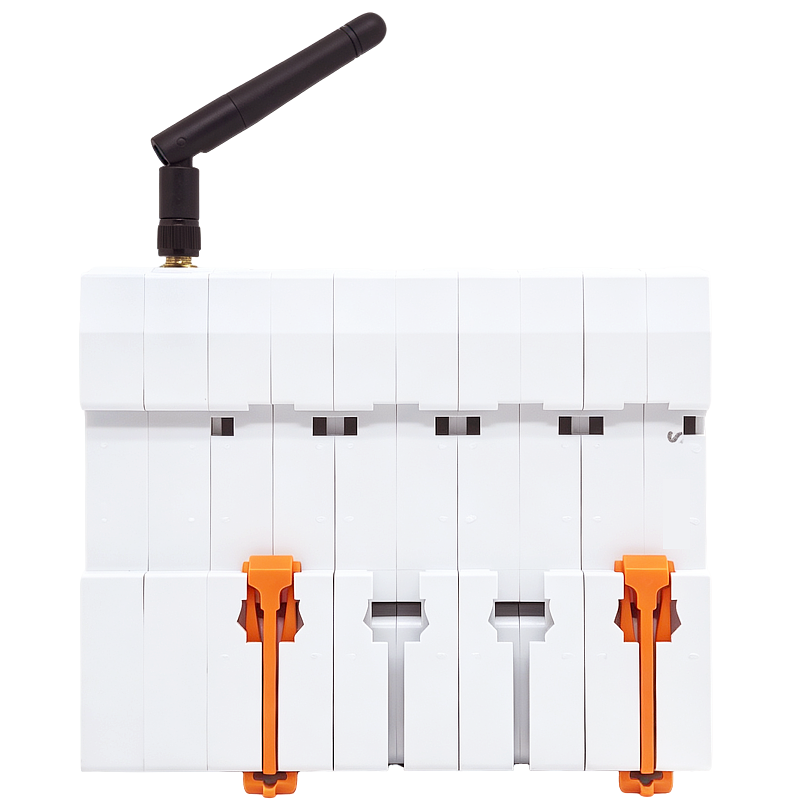

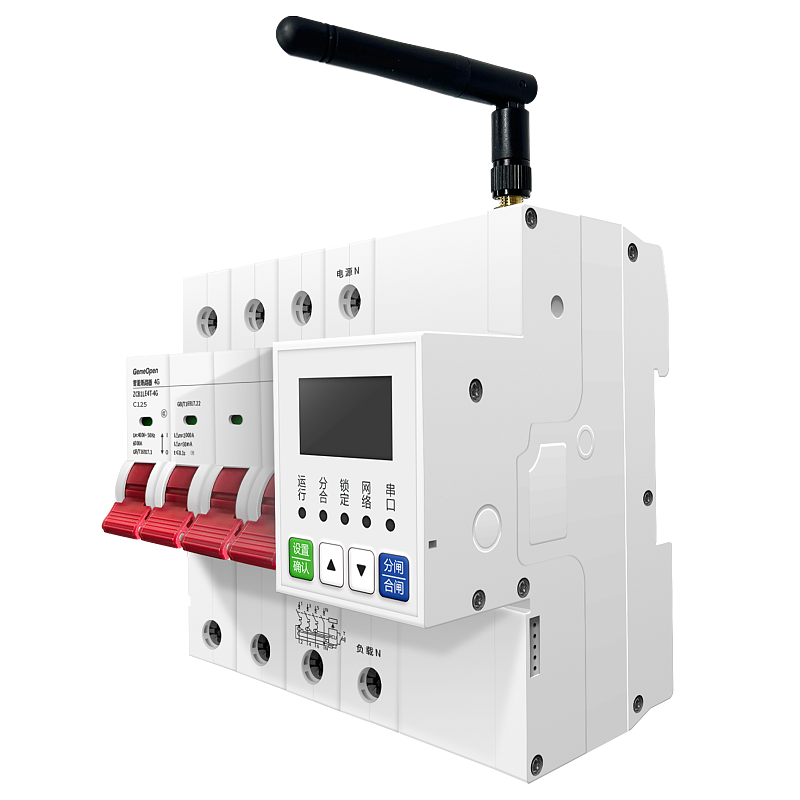

产品图片

技术支持

企业微信扫一扫

武汉智鸟科技有限责任公司

企业官网：www.smart-bird.cn

服务热线：130-0715-9689

办公地址：湖北省武汉市高新大道光谷崇文中心B1栋1401、1409

全部指令

远程控制设备通断电

controller-event

指令简介

通断器、空开、10A-86插座、16A-86插座、10A转换器插座、16A转换器插座等单路设备的通电或断电操作

向设备发送指令

服务端向设备订阅topic发送消息

{
"key" : 0,
"type" : "event"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	key	int	插座通断电状态，0：断电，1：通电	0
2	type	String	控制设备开合闸固定传"event"	event

设备返回信息

设备向服务端订阅topic上报消息

{
"code" : "GSBR4T-125-4G",
"iccid" : "89860122327100294793",
"key" : 0,
"keyLock" : 0,
"mac" : "4CEBD60BFD62",
"resetLock" : 0,
"signal" : 75,
"version" : "1.0.6"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	code	String	设备类型	GSBR4T-125-4G
2	iccid	String	SIM-卡ICCID值	89860122327100294793
3	key	int	插座通断电状态，0：断电，1：通电	0
4	keyLock	int	按键锁，0：关闭，1：开启	0
5	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
6	resetLock	int	重置锁，0：关闭，1：开启	0
7	signal	int	信号强度，取值范围(0~75),值越大越好	75
8	version	String	当前固件版本号	1.0.6

漏电测试

controller-leaktest

指令简介

该指令只针对带漏电保护的设备使用。

向设备发送指令

服务端向设备订阅topic发送消息

{
"leaktest" : 1,
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	leaktest	int	进行漏电测试，固定传“1”	1
2	type	String	设备设置固定传“setting”	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"code" : "GSBR4T-125-4G",
"iccid" : "89860122327100294793",
"key" : 0,
"keyLock" : 0,
"mac" : "4CEBD60BFD62",
"resetLock" : 0,
"signal" : 75,
"version" : "1.0.6"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	code	String	设备类型	GSBR4T-125-4G
2	iccid	String	SIM-卡ICCID值	89860122327100294793
3	key	int	插座通断电状态，0：断电，1：通电	0
4	keyLock	int	按键锁，0：关闭，1：开启	0
5	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
6	resetLock	int	重置锁，0：关闭，1：开启	0
7	signal	int	信号强度，取值范围(0~75),值越大越好	75
8	version	String	当前固件版本号	1.0.6

重置/恢复出厂设置

controller-reset

指令简介

恢复出厂设置后配网信息和自定义信息都会清空，请谨慎操作！

向设备发送指令

服务端向设备订阅topic发送消息

{
"system" : "reset",
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	system	String	重置/恢复出厂设置默认填"reset"	reset
2	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值

设备软重启

controller-restart

指令简介

软重启后，通过指令设置的参数将生效，同时设备将重新连接Wifi/4G网络，注意设备IP地址可能发生变化

向设备发送指令

服务端向设备订阅topic发送消息

{
"system" : "restart",
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	system	String	重置/恢复出厂设置默认填"restart"	restart
2	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值

错误告警提示

device-error

指令简介

设备出现过压、过流、过载、欠压、漏电等情况时，设备会主动上报相应的错误码给平台

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值

设备返回信息

设备向服务端订阅topic上报消息

{
"error" : 0
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	error	int	0，无告警；1，短路告警；2，浪涌告警；4，过载告警；8，漏电告警；16，温度异常告警；32，打火告警；64，高功率告警；128，漏电自检不正常；256，过流告警；512，三相电流不平衡告警；1024，过压告警；2048，欠压告警；4096，三相缺相告警；8192，停电事件告警；16384，磁影响告警；32768，余额不足告警；65535，欠费告警；	0

错误告警提示

device-error

指令简介

设备出现过压、过流、过载、欠压、漏电等情况时，设备会主动上报相应的错误码给平台

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值

设备返回信息

设备向服务端订阅topic上报消息

{
"error" : 0
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	error	int	0，无告警；1，短路告警；2，浪涌告警；4，过载告警；8，漏电告警；16，温度异常告警；32，打火告警；64，高功率告警；128，漏电自检不正常；256，过流告警；512，三相电流不平衡告警；1024，过压告警；2048，欠压告警；4096，三相缺相告警；8192，停电事件告警；16384，磁影响告警；32768，余额不足告警；65535，欠费告警；	0

设置定时上报任务

device-timer-interval

指令简介

设置定时上报电量信息

向设备发送指令

服务端向设备订阅topic发送消息

{
"timerEnable" : 1,
"timerInterval" : 15,
"type" : "setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	timerEnable	int	设备电量信息定时上报状态，0：关闭；1：开启	1
2	timerInterval	int	电量信息上报时间间隔（单位秒），取值范围5-86400	15
3	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

{
"current" : 15027,
"energy" : 25047,
"key" : 0,
"mac" : "4CEBD60BFD62",
"power" : 29210,
"voltage" : 2262
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	current	float	A相当前电流，15027表示当前电流为15.027A	15027
2	energy	float	合相计量，25047表示合相计量为：250.47kwh	25047
3	key	int	插座通断电状态，0：断电，1：通电	0
4	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
5	power	float	A相当前功率，29210表示当前功率为29210W	29210
6	voltage	float	A相当前电压，2262表示当前电压为226.2V	2262

自动上报任务（定时上报）

device-timer-task

指令简介

此项非主动下发的指令，只展示用户开启定时上报任务后，定时返回的消息样式

向设备发送指令

服务端向设备订阅topic发送消息

字段属性

#	字段名称	字段类型	字段说明	示例值

设备返回信息

设备向服务端订阅topic上报消息

{
"current" : 15.027,
"current_B" : 15027,
"current_C" : 15027,
"energy" : 25.047,
"imei" : "866965087690928",
"key" : 0,
"power" : 2921.511,
"power_B" : 29210,
"power_C" : 29210,
"voltage" : 226.024 ,
"voltage_B" : 2260,
"voltage_C" : 2260
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	current	float	当前电流，单位A，保留三位小数	15.027
2	current_B	int	B相当前电流，有值则显示，数值含义同A相	15027
3	current_C	int	C相当前电流，有值则显示，数值含义同A相	15027
4	energy	float	累计用电量，单位KW*H，保留三位小数，断电后不会归零，重置后会归零	25.047
5	imei	String	设备唯一标识	866965087690928
6	key	int	设备通断电状态，0：断电，1：通电	0
7	power	float	当前功率，单位W，保留三位小数	2921.511
8	power_B	int	B相当前功率，有值则显示，数值含义同A相	29210
9	power_C	int	C相当前功率，有值则显示，数值含义同A相	29210
10	voltage	float	当前电压，单位V，保留三位小数	226.024
11	voltage_B	int	B相当前电压，有值则显示，数值含义同A相	2260
12	voltage_C	int	C相当前电压，有值则显示，数值含义同A相	2260

获取设备信息

info-all

指令简介

获取设备信息一般会包含：设备通断电状态、MAC/IMEI、固件版本、设备内网IP地址、设备WIFI网络名称等信息，不同的产品返回的信息有所差异

向设备发送指令

服务端向设备订阅topic发送消息

{
"type" : "info"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	type	String	获取设备基本信息固定传"info"	info

设备返回信息

设备向服务端订阅topic上报消息

{
"code" : "GSBR4T-125-4G",
"iccid" : "89860122327100294793",
"key" : 0,
"keyLock" : 0,
"mac" : "4CEBD60BFD62",
"resetLock" : 0,
"signal" : 75,
"version" : "1.0.6"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	code	String	设备类型	GSBR4T-125-4G
2	iccid	String	SIM-卡ICCID值	89860122327100294793
3	key	int	插座通断电状态，0：断电，1：通电	0
4	keyLock	int	按键锁，0：关闭，1：开启	0
5	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
6	resetLock	int	重置锁，0：关闭，1：开启	0
7	signal	int	信号强度，取值范围(0~75),值越大越好	75
8	version	String	当前固件版本号	1.0.6

获取设备全部告警设置

info-allset

指令简介

获取设备过载、漏电、过温、过流、欠压、过压设置信息

向设备发送指令

服务端向设备订阅topic发送消息

{
"type" : "allset"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	type	String	获取设备告警设置信息固定传"allset"	allset

设备返回信息

设备向服务端订阅topic上报消息

{
"balance" : 10,
"balance_set" : 0,
"leak" : 30,
"leak_set" : 1,
"overcurrent" : 63,
"overcur_set" : 1,
"overpower" : 13,
"overpow_set" : 0,
"overtemp" : 80,
"overtem_set" : 1,
"overvoltage" : 275,
"overvol_set" : 1,
"undervoltage" : 160,
"undervol_set" : 1
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	balance	int	余额不足阅值，如余额不足阈值为：10kwh	10
2	balance_set	int	余额不足时是否跳闸，1：跳闸，0：不跳闸	0
3	leak	int	漏电阔值，如漏电阈值为：30ma	30
4	leak_set	int	漏电时是否跳闸，1：跳闸，0：不跳闸	1
5	overcurrent	int	过流阔值，如过流阔值为：63A	63
6	overcur_set	int	过流时是否跳闸，1：跳闸，0：不跳闸	1
7	overpower	int	过载闻值，如过载闻值为：13kw	13
8	overpow_set	int	过载时是否跳闸，1：跳闸，0：不跳闸	0
9	overtemp	int	过温阔值，如过温阔值为：80℃	80
10	overtem_set	int	过温时是否跳闸，1：跳闸，0：不跳闸	1
11	overvoltage	int	过压阔值，如过压阔值为：275V	275
12	overvol_set	int	过压时是否跳闸：1:跳闸，0:不跳闸	1
13	undervoltage	int	欠压阔值，如欠压阔值为：160V	160
14	undervol_set	int	欠压时是否跳闸，1：跳闸，0：不跳闸	1

获取剩余电量

info-chargeenergy

指令简介

该指令只针对开启了预付费功能的设备有效。

向设备发送指令

服务端向设备订阅topic发送消息

{
"type":"chargeenergy"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	type	String	设备设置固定传“chargeenergy”	chargeenergy

设备返回信息

设备向服务端订阅topic上报消息

{
"chargeenergy":1200
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	chargeenergy	int	“1200”为剩余电量，即剩余12KWH电量可用	1200

获取设备统计信息

info-statistic

指令简介

获取设备采集的累积电量、实时电压、实时电流、实时功率信息，注意不同的设备数值单位有区别，取决于设备设计的精度

向设备发送指令

服务端向设备订阅topic发送消息

{
"type":"statistic"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	type	String	获取设备电量信息固定传"statistic"	statistic

设备返回信息

设备向服务端订阅topic上报消息

{
"current":15027,
"energy":25047,
"key":0,
"mac":"4CEBD60BFD62",
"power":29210,
"voltage":2262
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	current	float	A相当前电流，15027表示当前电流为15.027A	15027
2	energy	float	合相计量，25047表示合相计量为：250.47kwh	25047
3	key	int	插座通断电状态，0：断电，1：通电	0
4	mac	String	wifi设备MAC地址或4G设备的IMEI号，唯一标识	4CEBD60BFD62
5	power	float	A相当前功率，29210表示当前功率为29210W	29210
6	voltage	float	A相当前电压，2262表示当前电压为226.2V	2262

获取设备板载温度

info-temperature

指令简介

触发该指令可以查询设备板载温度，如"temperature": 290,及温度：29.0℃

向设备发送指令

服务端向设备订阅topic发送消息

{
"type":"temperature"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	type	String	获取设备板载温度固定传"temperature"。	temperature

设备返回信息

设备向服务端订阅topic上报消息

{
"temperature":170
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	temperature	float	板载温度为17℃	170

电量充值

setting-chargeenergy

指令简介

该指令只针对开启了预付费功能的设备有效。

向设备发送指令

服务端向设备订阅topic发送消息

{
"chargeenergy":1200,
"type":"setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	chargeenergy	int	“1200”为剩余电量，即剩余12KWH电量可用	1200
2	type	String	设备设置固定传“setting”	setting

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值

设置按键控制锁

setting-key-lock

指令简介

功能按键锁定后，设备仅能通过MQTT/TCP协议操作，例如控制开关的通断、插座的通断电，都只能通过指令操作

向设备发送指令

服务端向设备订阅topic发送消息

{
"keyLock":0,
"type":"setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	keyLock	int	锁扣： 0：可手动控制分合闸，异常分闸恢复正常后不会自动合闸； 1：可手动分合闸，异常分闸恢复正常后自动合闸； 2：不可手动控制分合闸，异常情况分闸恢复正常后自动合闸。异常分闸指：欠压、过压重新上电等异常情况出现的跳闸。	0
2	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值

自定义MQTT

setting-mqtt

指令简介

设备支持自定义MQTT，注意：在通过MQTT自定义MQTT信息后，需要将设备断电重启或者向设备发送重启命令才可生效。

向设备发送指令

服务端向设备订阅topic发送消息

{
"clientId" : "custom",
"password" : "password",
"port" : "1883",
"protocol" : "mqtt",
"publish" : "/topic/qos0",
"server" : "192.168.0.66",
"subscribe" : "/topic/qos1",
"type" : "custom",
"username" : "username
"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	clientId	String	自定义MQTT客户端ID注意：不可重复	custom
2	password	String	密码	password
3	port	String	端口号	1883
4	protocol	String	协议类型	mqtt
5	publish	String	自定义发布主题注意:不可重复	/topic/qos0
6	server	String	自定义服务器地址	192.168.0.66
7	subscribe	String	自定义设备MQTT订阅主题注意:不可与发布主题重复	/topic/qos1
8	type	String	设备自定义固定传"custom"	custom
9	username	String	自定义服务器用户名	username

设备返回信息

设备向服务端订阅topic上报消息

{
"clientId" : "admin",
"password" : "password",
"port" : "1883",
"protocol" : "mqtt",
"publish" : "/topic/qos0",
"server" : "192.168.0.66",
"subscribe" : "/topic/qos1",
"username" : "username"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	clientId	String	自定义MQTT客户端ID注意：不可重复	admin
2	password	String	密码	password
3	port	String	端口号	1883
4	protocol	String	协议类型	mqtt
5	publish	String	自定义发布主题注意:不可重复	/topic/qos0
6	server	String	自定义服务器地址	192.168.0.66
7	subscribe	String	自定义设备MQTT订阅主题注意:不可与发布主题重复	/topic/qos1
8	username	String	自定义服务器用户名	username

预付费功能设置

setting-prepayment

指令简介

开启预付费功能后，可以进行电费充值

向设备发送指令

服务端向设备订阅topic发送消息

{
"prepayment":"0",
"type":"setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	prepayment	String	是否开启预付费功能， 0：关闭；1：开启	0
2	type	String	设备设置固定传“setting”	setting

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值

设置重置锁

setting-reset-lock

指令简介

设置重置锁

向设备发送指令

服务端向设备订阅topic发送消息

{
"resetLock":0,
"type":"setting"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	resetLock	int	重置锁，0：关闭，1：开启	0
2	type	String	设备设置固定传"setting"	setting

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值

设置设备过载/漏电/过温告警信息

setting-seterror1

指令简介

设置设备过载、漏电、过温信息，若超过设置的值，自动触发空开跳闸

向设备发送指令

服务端向设备订阅topic发送消息

{
"leak":30,
"leak_set":1,
"overpower":13,
"overpow_set":0,
"overtemp":80,
"overtem_set":1,
"type":"seterror1"
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	leak	int	漏电阈值，如漏电阈值为：30ma	30
2	leak_set	int	漏电时是否跳闸，1：跳闸，0：不跳闸	1
3	overpower	int	过载阈值，如过载阈值为：13kw	13
4	overpow_set	int	过载时是否跳闸，1：跳闸，0：不跳闸	0
5	overtemp	int	过温阈值，如过温阈值为：80℃	80
6	overtem_set	int	过温时是否跳闸，1：跳闸，0：不跳闸	1
7	type	String	设备设置固定值"seterror1"	seterror1

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值

设置过流/欠压/过压告警信息

setting-seterror2

指令简介

设置设备过流、欠压、过压信息，若超过设置的值，自动触发空开跳闸

向设备发送指令

服务端向设备订阅topic发送消息

{
"balance":10,
"balance_set":0,
"overcurrent":63,
"overcur_set":1,
"overvoltage":275,
"overvol_set":1,
"type":"seterror2",
"undervoltage":160,
"undervol_set":1
}

字段属性

#	字段名称	字段类型	字段说明	示例值
1	balance	int	余额不足阈值，如余额不足阈值为：10kwh	10
2	balance_set	int	余额不足时是否跳闸，1：跳闸，0：不跳闸	0
3	overcurrent	int	过流阈值，如过流阈值为：63A	63
4	overcur_set	int	过流时是否跳闸，1：跳闸，0：不跳闸	1
5	overvoltage	int	过压阈值，如过压阈值为：275V	275
6	overvol_set	int	过压时是否跳闸：1:跳闸，0:不跳闸	1
7	type	String	设备设置固定值"seterror2"	seterror2
8	undervoltage	int	欠压阈值，如欠压阈值为：160V	160
9	undervol_set	int	欠压时是否跳闸，1：跳闸，0：不跳闸	1

设备返回信息

设备向服务端订阅topic上报消息

字段属性

#	字段名称	字段类型	字段说明	示例值
